Bagian-bagian magnetic base merupakan kumpulan komponen yang saling bekerja untuk membantu menjaga alat ukur tetap stabil saat digunakan. Setiap bagian pada magnetic base juga memiliki fungsi yang berbeda.

Tujuan mengetahui setiap bagian pada magnetic base adalah untuk membantu memahami proses atau cara menggunakan alat tersebut dengan tepat. Lebih lengkapnya, simak penjelasan berikut ini.

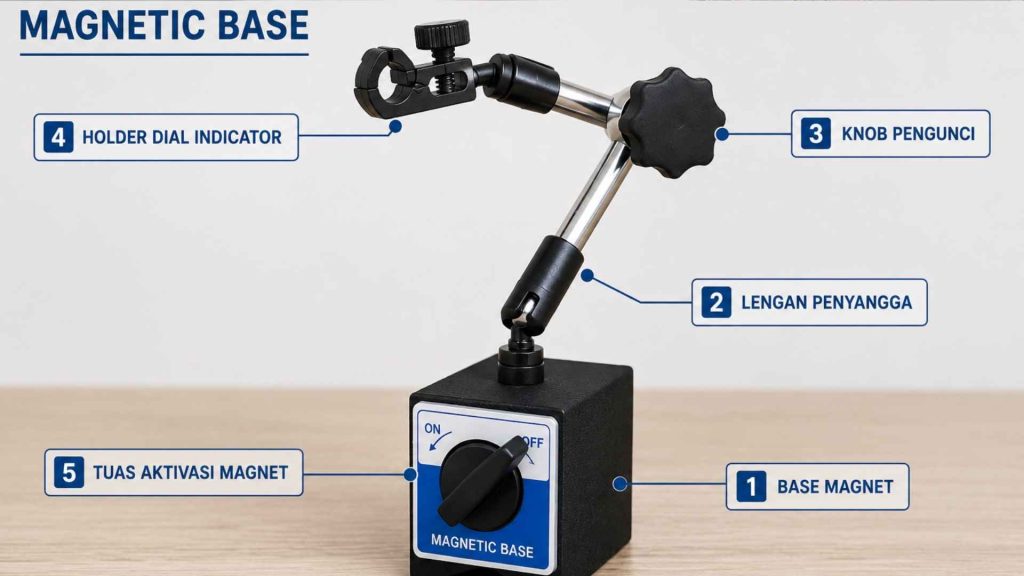

Bagian-Bagian Magnetic Base

Setiap bagian magnetic base memiliki fungsi tersendiri untuk membantu memahami setiap proses pengecekan komponen juga dapat dilakukan dengan lebih mudah dan presisi.Simak beberapa bagiannya.

1. Base Magnet

Bagian utama pada magnetic base yang berfungsi menghasilkan daya magnet agar alat dapat menempel kuat pada permukaan logam. Bagian ini membantu menjaga posisi magnetic base tetap stabil selama proses pengukuran berlangsung. Biasanya terletak di bagian paling bawah dan dilengkapi tuas mengaktifkannya.

2. Lengan penyangga

Bagian ini merupakan penghubung antara base magnet dengan alat ukur seperti dial indikator. Fungsinya untuk mengatur posisi dan arah alat agar dapat mencapai titik pengukuran yang diinginkan dengan presisi.

3. Knob pengunci

Pada bagian knop pengunci biasanya berfungsi untuk mengunci posisi lengan penyangga setelah disetel sesuai kebutuhan. Dengan adanya komponen ini, posisi alat ukur tidak akan berubah maupun bergeser saat proses berlangsung. Pengguna cukup mengencangkan knob untuk menjaga kestabilan

4. Holder Dial Indicator

Fungsi bagian ini adalah sebagai dudukan atau penjepit untuk memasang dial indikator. Komponen ini memastikan dial indikator terpasang  dengan kuat dan stabil sehingga tidak mudah bergeser saat digunakan. Bisanya holder dilengkapi dengan sistem penjepit universal atau baut pengunci.

5. Tuas Aktivasi Magnet

Fungsinya untuk mengaktifkan dan menonaktifkan daya magnet di base. Jadi saat tuas diputar ke posisi ON, magnet jadi kuat nempel ke permukaan logam. Kalau OFF, daya magnetnya dilepas supaya bisa dipindahkan.

Baca juga: Apa Itu Magnetic Base: Pengertian, Fungsi, hingga Cara Kerjanya

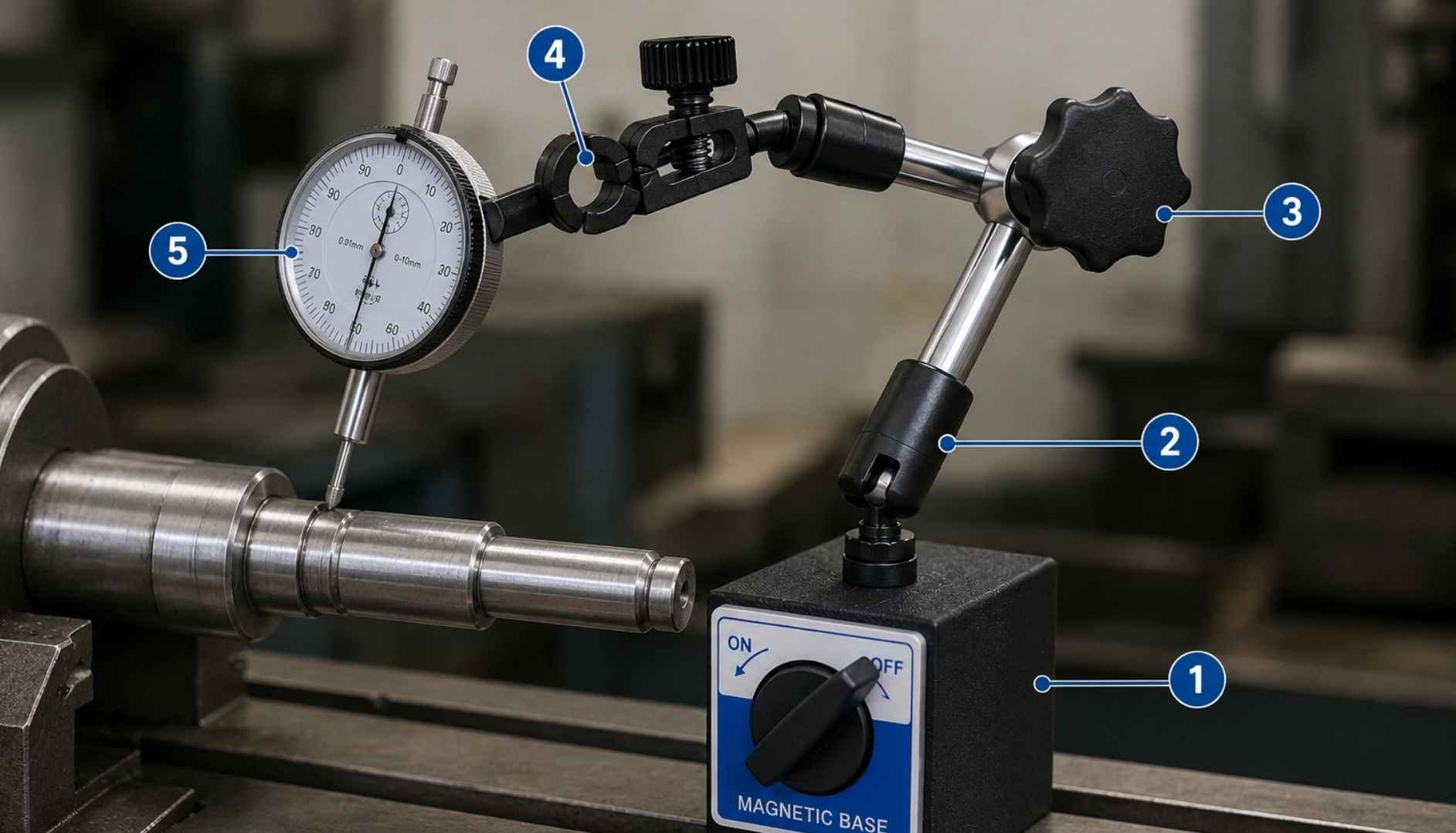

Cara Menggunakan Magnetic Base

Dalam proses pengukuran menggunakan dial indicator, magnetic base memiliki peran penting untuk memastikan alat tetap pada posisi yang stabil. Oleh karena itu, penggunaannya perlu dilakukan dengan benar. Berikut beberapa langkah yang bisa Anda lakukan.

1. Tempelkan magnetic base pada permukaan logam yang rata dan stabil.
2. Aktifkan magnet agar base dapat menempel dengan kuat.
3. Pasang dial indicator pada bagian holder.
4. Atur posisi lengan penyangga sesuai kebutuhan pengukuran.
5. Kencangkan knob pengunci agar posisi alat ukur tidak berubah saat digunakan.
6. Lakukan proses pengukuran maupun pengecekan komponen sesuai kebutuhan
